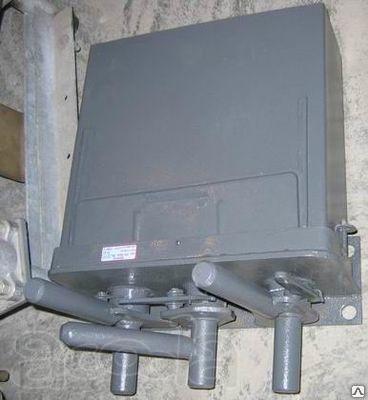

Привод ПРГ-90/90 ЛП ХЛ1

Привод ПРГ-90/90 ЛП ХЛ1
Описание
Привод ПРГ-90/90, ПРГ-90/180, ПРГ-180/90 и ПРГ-180/180 предназначен для оперирования главными и заземляющими ножами разъединителей наружной установки на напряжение 35, 110 кВ.
Структура условного обозначения типоисполнений приводов:
П - привод;
Р - ручной;
90, 180 - угол поворота главного и заземляющего валов, град. ;
Л - вал ножа заземления расположен слева от главного вала;
П - вал ножа заземления расположен справа от главного вала;
У1 - климатическое исполнение и категория размещения по ГОСТ.
Условия эксплуатации:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от плюс 40 С до минус 45 С.
Приводы классифицируются по углу поворота главного и заземляющего вала, количеству и расположению валов для ножей заземления.
Конструкция:
Конструкция привода выполнена в виде двух соединенных между собой панелей (см. рисунок. На панели 15 размещены ступицы с входными валами 7. На втулках 16, расположенных на валах, нанесены надписи с обозначением включенного и отключенного положений валов привода, соответствующих положениях ножей разъединителя. На верхней части панели крепиться крышка 5 с уголками 6. На нижней панели 9 расположены рычаги 20, являющиеся фиксаторами крайних положений валов привода. Рычаги запираются штоками 18 блок-замков 19 типа Б-1 или с помощью висячих замков.
Механическая блокировка, предусмотренная на приводе, исключает возможность включения заземляющих ножей при включенном главном ноже разъединителя и наоборот - включение главного ножа разъединителя при включенных ножах заземления. Механическая блокировка осуществляется с помощью рычагов 17. Устройства коммутирующие 10 типа КСА-4 и устройства коммутирующие 11 типа КСА-12 предназначены для сигнализации положения привода. Переключение устройств коммутирующих осуществляется входныс валом через передаточный механизм осью 8. Дно 12 имеет отверстия для кабельных вводов и отверстие с установленным болтом заземления 2. Весь механизм привода закрыт съемным кожухом 3. На лицевой стороне кожуха закреплена табличка 4 с обозначением типоисполнения привода.
