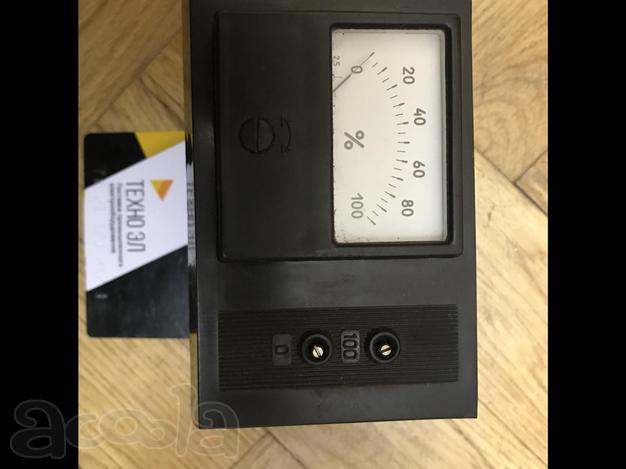

Назначение ДУП-М:
- для дистанционного указания положения выходного вала электрического исполнительного механизма, имеющего реостатный или индуктивный датчик.
Особенности ДУП-М:
- электрическое питание указателя ДУП-М - однофазная сеть переменного тока с номинальным напряжением 220-240В, частотой 50-60 Гц;
- допустимое отклонение напряжения питания от номинального значения от -15% до +10%, частоты - 2%;
- пределы регулирования начального и конечного положения стрелки указателя не менее половины шкалы для обоих положений как для реостатного, так и для индуктивного датчиков;
- ДУП-М в обычном исполнении рассчитан для работы при температуре окружающего воздуха от +5 до +50°С и относительной влажности от 30 до 80%;
- не используется для работы в взрывоопасных и пожароопасных помещениях, либо содержащих агрессивные пары и газы;
- допускается наличие внешних магнитных полей постоянного или переменного тока промышленной частоты напряженностью до 400 А/м.
Краткие технические характеристики:
Потребляемая мощность не более 5 ВА
Габаритные размеры 80х120х105 мм
Масса не более, 0,6 кг.
Температура воздуха (исполнение УХЛ.4.2) от +5 до +50оС
Температура воздуха (исполнение ТЗ) от -10 до +55оС
Относительная влажность воздуха (исполнение УХЛ.4.2) 80% при температуре +25оС
Относительная влажность воздуха (исполнение ТЗ) 98% при температуре +35оС
Вибрация частота до 25Гц, амплитуда 0,1мм
